Мощность

140 — 1200 кВт

Топливо

Газ / Дизель

Гарантия

24 месяца

Расчетный срок эксплуатации

25 лет

Для проектирования ваших объектов с использованием нашего оборудования, вы можете скачать модели в формате STP+DWG

STP DWG

Описание

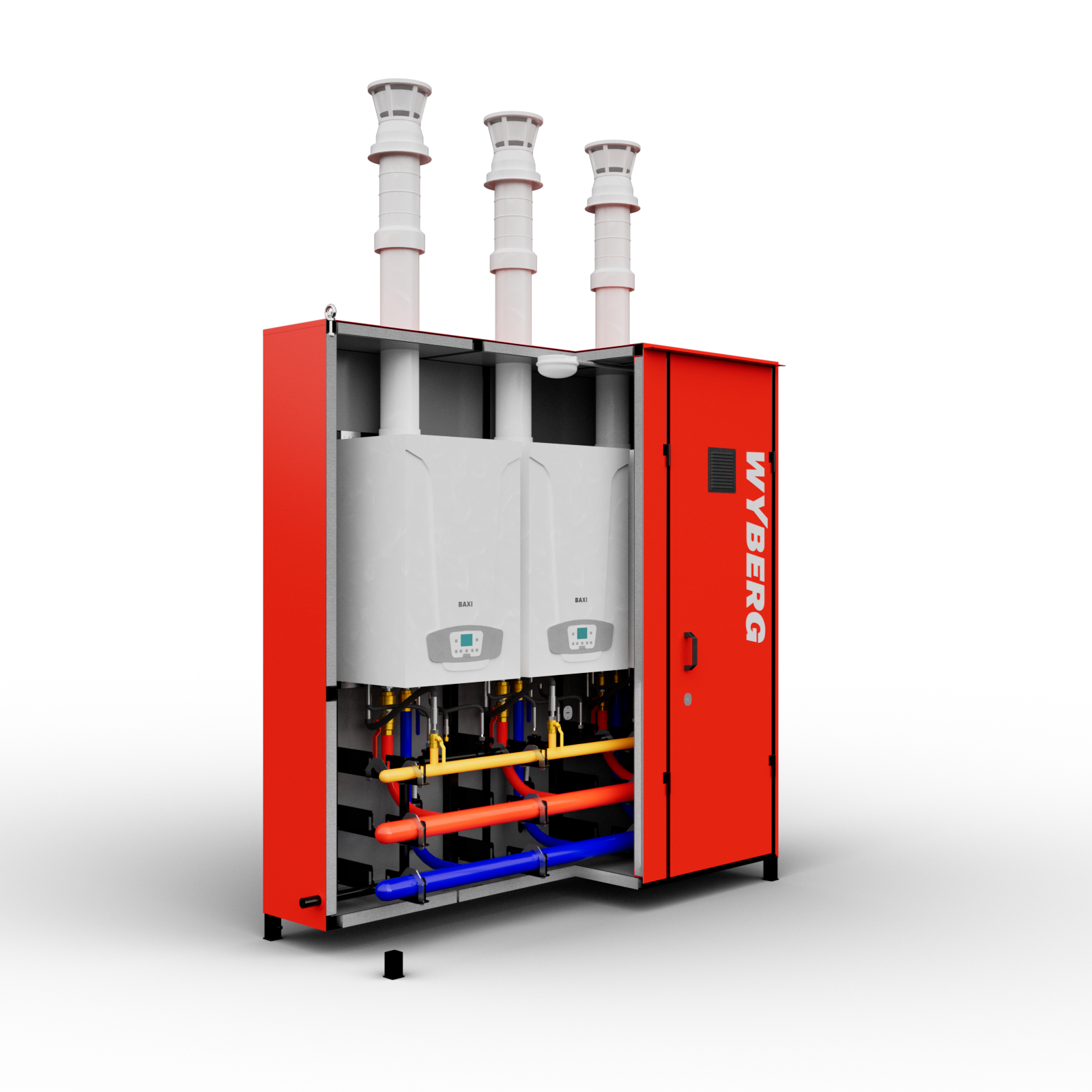

Сдвоенные котлы наружного размещения (КНР) модели WS Prom предназначены для отопления жилых, промышленных, складских зданий/сооружений, тепличных комплексов. Разработаны для размещения на открытой площадке без использования отдельного помещения и постоянного присутствия обслуживающего персонала.

КНР оснащены защитным корпусом, который оберегает их от неблагоприятных погодных факторов, таких как дождь, снег и ветер. Преимущество такого устройства заключается не только в его технических характеристиках, но и в удобстве: вся работа котла происходит вне жилого пространства, исключая возможность утечек газа или связанных с ними рисков внутри помещения.

КНР модели WS изготавливается на базе котлов WYBERG модели W оснащённых газовыми, дизельными или комбинированными горелочными устройствами и расположенных внутри утепленного каркасно-панельного корпуса. Котлы объединены таким образом, чтобы при выводе одного из котлов в ремонт или плановое обслуживание, работающий котёл обеспечивал 50% проектной тепловой мощности. Применение КНР модели WS значительно повышает надёжность системы отопления и практически исключает вариант аварийной остановки.

Комплектация

  • Утепленный блок-модуль (корпус)
  • Котел WYBERG W
  • Коллектор под ОВР
  • Педохранительный клапан с патрубком
  • Кран слива конденсата, дренажа с патрубками
  • Горелочное устройство
  • Газовая магистраль
  • Вибровставка горелочного устройства (2 шт.)
  • Блок управления (термостатный) (2 шт.)
  • Реле низкого и высокого давления
  • Освещение
  • Вводное распределительное устройство
  • Свето-звуковое оповещение
  • Вводная распределительная коробка
  • Фильтр газовый
  • Напоромер (3 шт.) и пробоотборник (2 шт.)
  • Продувочная свеча
  • САКЗ-МК3 с оповещением с пожарной сигнализацией + датчик дыма
  • Антиконденсационный узел - 2 шт.

Дополнительное оборудование

  • Шкаф для каскадного управления
  • GSM управление
  • Встроенная мачта с дымоходом до 6 метров
  • Отдельно стоящая мачта с дымоходом более 6 метров
  • Блок управления каждым котлом на ПР-200
  • Пульт проводного дистанционного управления ИПП-120
  • Сетевые насосы
  • Узлы технологического/коммерческого учета газа

Основные технические характеристики котлов моделей

Модель котла Номинальная мощность, кВт Потребляемая мощность топочной камеры, кВт/ч КПД (брутто), % Максимальное рабочее давление, МПа (бар) Сопротивление камеры сгорания, мбар Расход воды через котел, м³/ч Δt = 25 °С Максимальная рабочая t воды, ºС Минимальная t воды в обратном трубопроводе, ºС на газообразном/жидком топливе Температура дымовых газов, ºС Площадь отапливаемого помещения, м², не более Электрическе подключение Номинальный диаметр присоединения контура Диаметр дымохода, мм Масса нетто, кг Рекомендуемая горелка на природном газе FBR (Италия) Рекомендуемая горелка на дизельном топливе FBR (Италия) Теплопроизводительность, кВт Суммарный объем водяных полостей, л Расход природного газа, м³/ч Класс защиты корпуса по ГОСТ 14254-2015
WS 140 140 152 92.11 0,6 (6) 1.4 4.8 95-110 55 / 60 180 1400 220 В, 50 Гц DN 65 200 1600 GAS X 2/2 CE TL G 2.22 MAXI TL 140 310 15.2 IP 54
WS 200 200 218 92.11 0,6 (6) 1.5 6.9 95-110 55 / 60 180 2000 220 В, 50 Гц DN 65 200 1650 GAS X 3/2 CE TC G X3.22 TL 200 310 21.7 IP 54
WS 300 300 326 92.02 0,6 (6) 1.6 10.3 95-110 55 / 60 180 3000 220 В, 50 Гц DN 65 250 1800 GAS X 3/2 CE TC G X3.22 TL 300 400 32.6 IP 54
WS 400 400 436 91.74 0,6 (6) 1.8 13.8 95-110 55 / 60 180 4000 220 В, 50 Гц DN 65 250 1850 GAS X 4/2 CE TC G X4.22 TC 400 400 43.6 IP 54
WS 500 500 544 91.91 0,6 (6) 2 17.2 95-110 55 / 60 180 5000 220 В, 50 Гц DN 65 250 1900 GAS X5/2 CE TC G X4/2 TC 500 650 54.4 IP 54
WS 600 600 650 92.31 0,6 (6) 2.9 20.6 95-110 55 / 60 180 6000 220 В, 50 Гц DN 80 250 2050 GAS X5/2 CE TC G X5.22 TC 600 650 64.9 IP 54
WS 700 700 760 92.11 0,6 (6) 4.1 24.1 95-110 55 / 60 180 7000 220 В, 50 Гц DN 80 250 2150 GAS XP 60/2 CE TC EVO G X5/2 TC 700 950 75.99 IP 54
WS 800 800 868 92.17 0,6 (6) 4.2 27.5 95-110 55 / 60 180 8000 380 В, 50 Гц DN 80 250 2200 GAS XP 60/2 CE TC EVO FGP 50/2 TC EVO 3 800 1010 86.7 IP 54
WS 1000 1000 1084 92.25 0,6 (6) 4.2 34.4 95-110 55 / 60 180 10000 380 В, 50 Гц DN 100 300 2350 GAS XP 60/2 CE TC EVO FGP 50/2 TC EVO 3 1000 1100 108.4 IP 54
WS 1200 1200 1300 92.26 0,6 (6) 6.4 41.3 95-110 55 / 60 180 12000 380 В, 50 Гц DN 100 300 3370 GAS XP 80/2 CE TC FGP 75/2 TC 1200 1310 130 IP 54
Габариты WS PROM (вертикальные)
Модель котла Н Н1 Н2 Н3 Н4 Н5 L P P1 P2 Øb N1 N2 N3, дюйм N4, дюйм
WS 140 2367 2056 1764 1542 1479 556 1256 3026 671 228 198 DN65 DN65 2 2
WS 200 2367 2056 1764 1542 1479 556 1256 3026 671 228 198 DN65 DN65 2 2
WS 300 2363 2055 1764 1542 1458 546 1256 3317 669 187 248 DN65 DN65 2 2
WS 400 2363 2055 1764 1542 1458 546 1256 3317 669 187 248 DN65 DN65 2 2
WS 500 2366 2065 1764 1541 1482 567 1258 3505 630 179 248 DN65 DN65 2 2
WS 600 2698 2426 2077 1828 1753 673 1349 3565 692 172 248 DN80 DN80 1 1½
WS 700 2702 2463 2050 1825 1750 671 1504 3700 593 180 248 DN80 DN80 1 1½
WS 800 2702 2463 2050 1825 1750 671 1504 3700 593 180 248 DN80 DN80 1 1½
WS 1000 3042 2688 2257 1997 1902 722 1704 3919 847 209 298 DN100 DN100 1 ¼ 2
WS 1200 3042 2669 2256 1996 1902 724 1704 4350 701 151 298 DN100 DN100 1¼ 2
Декларация о соответствии ТР ТС10 по схеме 5Д Котлы V,W,VS,WS
PDF

1,6 МБ

Сертификат V,W, R, RS
PDF

626,5 КБ

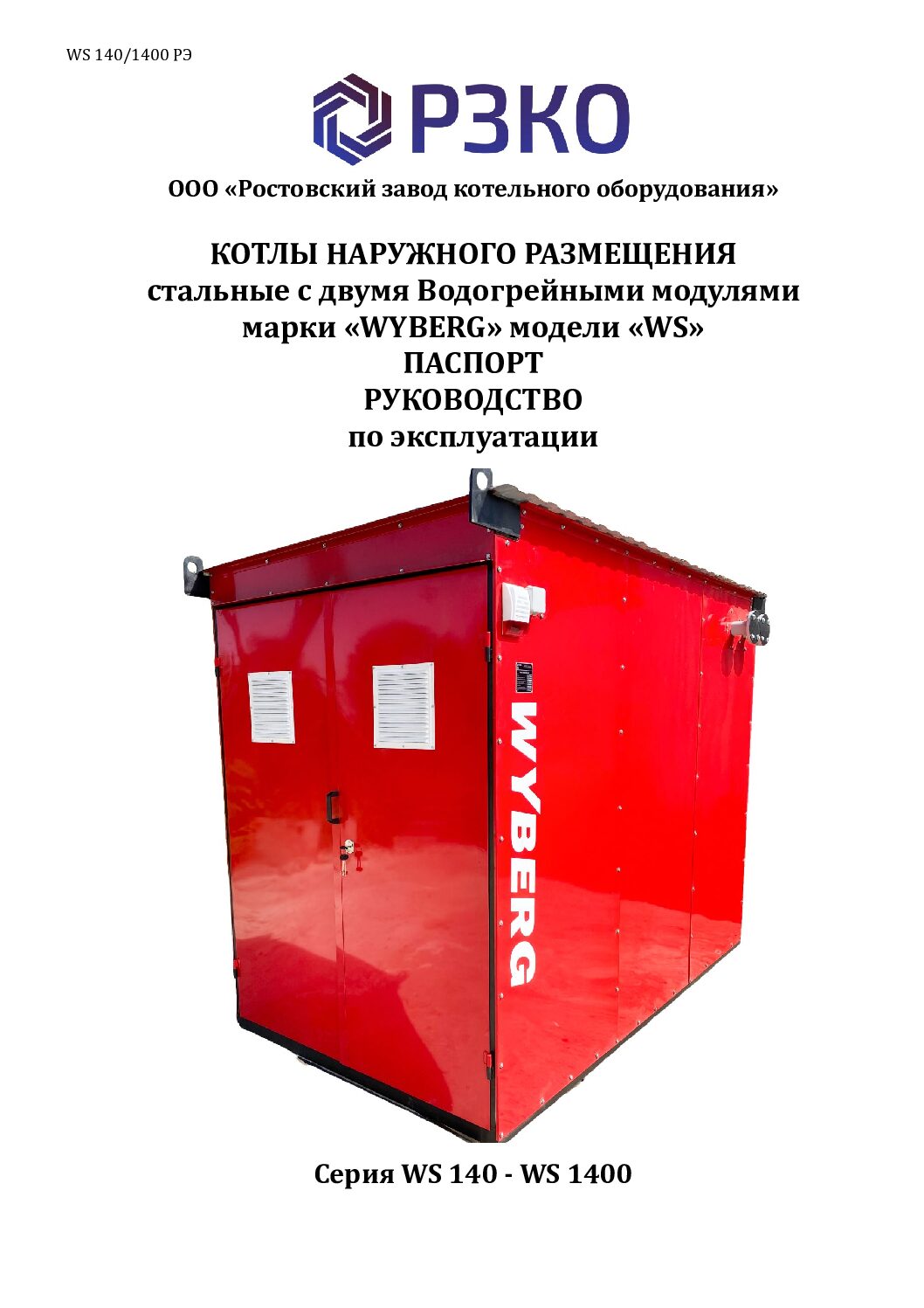

РЭ КНР WS 140 - 1400
PDF

5,8 МБ

Огнестойкость
PDF

1,7 МБ

Преимущества

Безопасность наружного размещения

Отсутствует риск взрыва из-за скопления газа внутри помещений.

Экономия площади

Не требуется выделять внутренние помещения под котельную.

Упрощённая сдача в эксплуатацию

Снижены требования при согласовании с надзорными органами.

Быстрый и лёгкий монтаж

Конструкция позволяет оперативно установить котёл без сложных строительных работ.

Экономическая выгода

Ниже стоимость по сравнению с блочно-модульными котельными (БМК) аналогичной мощности.

Архитектурная адаптация

Возможность окраски корпуса под цвет фасада здания.
