Пленумные внутреннего размещения серии VT-P

Мощность

50 — 600 кВт

Топливо

Газ / Дизель

Гарантия

5 лет

Расчетный срок эксплуатации

20 лет

Для проектирования ваших объектов с использованием нашего оборудования, вы можете скачать модели в формате STP+DWG

Скачать

Описание

Воздухонагреватели NORDMATIC серии VT-Р — пленумные внутреннего размещения, полностью автоматизированные промышленные отопительные установки рекуперативного типа.

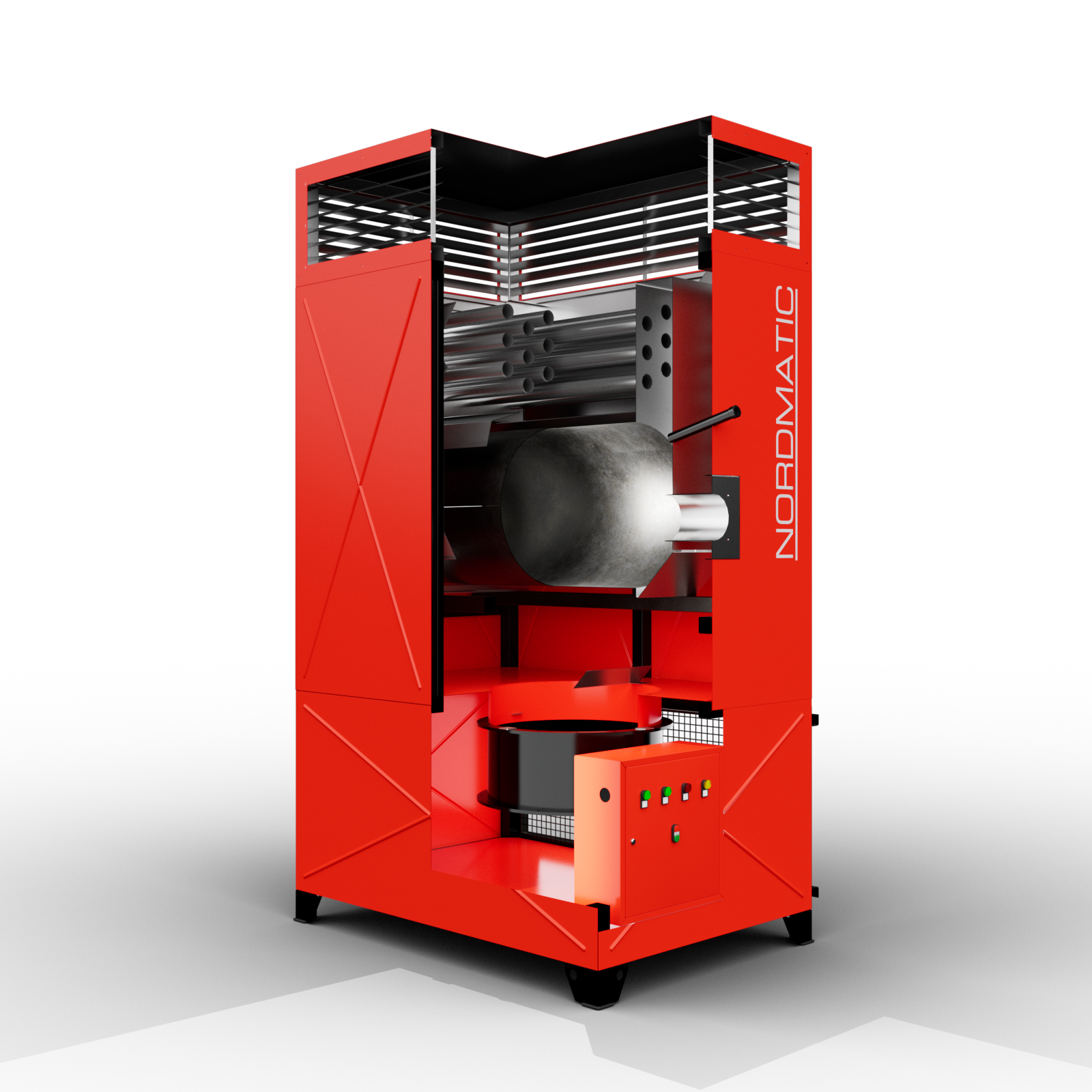

Предназначен для воздушного обогрева зданий, сооружений и помещений любых типов. Данная модель подходит только для размещения внутри помещения. Состоит из трех модулей: вентиляторного, теплообменного и раздаточного пленума с выходами воздушного потока на три направления.

Главным отличием данных воздухонагревателей является то, что они распределяют нагретый воздушный поток в помещении без применения дополнительных устройств и воздуховодов, благодаря встроенному раздаточному пленуму. Другие же модели необходимо подключать или к стационарным воздуховодам, или к мягким рукавам.

Воздухонагреватели серии VT-P позволяет осуществлять продув по трём направлениям: вперёд и по бокам. При необходимости выдувные жалюзи могут поставляться с возможностью регулирования горизонтального или вертикального положения (одновременно открытыми должно быть не менее двух сторон пленума).

Важной отличительной особенностью воздухонагревателей серии VT-P от других моделей является применение осевых вентиляторов, что позволяет значительно снизить потребление электроэнергии, за счет низкой электрической мощности, но высокой производительности.

Теплообменный модуль, оснащенный необходимыми термодатчиками и факельным дутьевым горелочным устройством, крепится на вентиляторный блок. Теплообменник теплового модуля изготавливается из жаропрочной котловой стали 09Г2С, при гарантированном заборе воздуха из отапливаемого помещения или из жаропрочной нержавеющей стали AISI 304, при заборе воздуха с улицы. В Теплообменнике из стали AISI 304 предусмотрен конденсатоотводчик. На противоположной от горелочного устройства стороны теплового модуля располагается раструб для подсоединения дымохода.

На всех моделях воздухонагревателей NORDMATIС на тупиковой стенке реверсивной камеры сгорания устанавливается съёмная плита из жаропрочной стали с прослойкой (до 40 мм) из мулитокремезёмистой плиты (термостойкость до 1260°С). Такая конструкция защищает стенку камеры сгорания от прогорания в процессе эксплуатации и позволяет разобрать тупиковую часть топки для очистки внутренней поверхности камеры сгорания.

Комплектация

  • Вентиляторный модуль
  • Теплообменный модуль
  • Датчик температурыДатчик температуры
  • Шкаф управления на контроллере ПР-200
  • Конденсатоотводчик
  • Комнатный термостат
  • Витые турбулизаторы
  • Фланцы крепления воздуховодов
  • Защитная решетка вентиляторного блока

Дополнительное оборудование

  • Частотное управление (вентиляторами)
  • Модуль удаленного управления GSM
  • Пульт дистанционного управления (проводной)
  • Секция фильтрации с датчиком перепада давления

Основные технические характеристики котлов моделей

Модель котла Номинальная мощность, кВт КПД (брутто), % Электрическе подключение Давление в камере, Па Теплопроизводительность, кВт Температура уходящих газов, °С, не более Температура нагрева воздуха, °С, не более MIN температура нагреваемого воздуха на входе, °С Разность температур нагреваемого воздуха, Δt, °С Расход природного газа, м³/ч, минимум-максимум Давление природного газа, мбар, минимум/максимум Расход дизельного топлива, кг/ч, минимум/максимум Производительность радиального вентилятора, м³/ч Давление радиального вентилятора, Па Количество вентиляторов, шт. Потребляемая электрическая мощность, кВт
VT-Р 50 50 91 220 В 4 50 180 80 -50 40 4-5,6 14/360 2,7-4,7 5365 60-143 1 0.38
VT-Р 80 80 90 220 В — 80 190 80 -50 40 5,29-8,9 18/360 5,1-7,5 7155 60-142 1 0.38
VT-Р 100 100 91 220 В — 100 190 80 -50 40 6,3-11,2 14/360 7-9,4 8510 60-138 1 0.55
VT-Р 150 150 91 220 В — 150 195 80 -50 40 8,5-16,7 14/360 7-14.06 11435 62-200 1 0.75
VT-Р 200 200 91 220 В — 200 185 80 -50 40 8,5-22,3 14/360 10-18,74 14310 62-142 2 0.76
VT-Р 250 250 91 220 В — 250 188 80 -50 44 8-27,8 14/360 16-22,4 14310 62-142 2 0.76
VT-Р 300 300 — 220 В — 300 190 80 -50 40 8-33.4 27/360 13-27,08 17020 60-138 3 —
VT-Р 400 400 91 220 В 6 400 190 80 -50 40 11-44,5 47/360 21-37,3 22870 62-200 2 —
VT-Р 500 500 90 220 В — 500 195 80 -50 40 12,7-55,6 14/360 21-46,6 34305 62-200 2 —
VT-Р 600 600 90 220 В — 600 193 80 -50 40 18-66,7 18/360 17-56,6 34305 60-200 3 —
VT-Р 700 700 90 220 В — 700 192 80 -50 40 18-77,8 26/360 17,5-65,754 11435 60-200 3 —
Резервная_копия_шаблон_VT-P 400 — габариты
Модель А, мм B, мм H, мм Hd, мм Hg, мм Ht, мм Hv, мм ØD, мм ØR, мм Масса, кг
VT-Р 50 1300 1080 2610 1875 1340 1105 1035 145 140 400
VT-Р 80 1300 1080 2610 1875 1340 1105 1035 145 140 460
VT-Р 100 1600 1080 2645 1895 1350 1145 1035 200 140 510
VT-Р 150 1700 1080 2685 1950 1395 1185 1035 200 160 720
VT-Р 200 1900 1180 2905 2116 1450 1405 1035 200 160 860
VT-Р 250 1900 1230 2970 2185 1475 1470 1035 250 160 870
VT-Р 300 2150 1280 3035 2245 1510 1535 1035 250 170 960
VT-Р 400 2400 1380 3185 2385 1560 1720 1035 300 170 1215
VT-Р 500 2750 1480 3225 2405 1565 1725 1035 300 190 1410
VT-Р 600 3150 1560 3350 2450 1570 1820 1035 350 190 1635
VT-Р 700 3150 1580 3555 2660 1675 2055 1035 350 200 1860



Контенерный воздухонагреватель ТРТС 010 020
PDF

549,2 КБ
Сертификат ТР_ТС_016 Воздузонагреватели
PDF

815,6 КБ
РЭ Паспорт ТГ NORDMATIC
PDF

4,5 МБ

Преимущества

100% чистое, сухое тепло

Отсутствие опасности заморозки системы

Короткое время прогрева здания за счет малой инерционности системы

Возможность отопления помещения в прерывистом режиме и оптимальное распределение температуры в большом помещении

Надёжная теплоизоляция тупиковой зоны

Работа на тяжёлых видах топлива не приводит к появлению запаха и дыма

Надежная конструкция и простая установка, не требующая специальной подготовки

Простота в обслуживании, настройке и управлении

Автоматика регулирования и поддержания температуры, требуемой в помещении

Широкий диапазон регулируемых тепловых мощностей

Быстрый демонтаж и перестановка отопительных агрегатов при переезде

Дополнительное оборудование

Оплачивается отдельно

Пульт дистанционного управления

Частотное управление вентиляторами

Клапан жалюзийный с ручным приводом

Смесительная секция

Секция фильтрации

Горелочное устройство
