Вертикальные внутреннего размещения серии VT-K

Мощность

50 — 1000 кВт

Топливо

Газ / Дизель

Гарантия

5 лет

Расчетный срок эксплуатации

20 лет

Для проектирования ваших объектов с использованием нашего оборудования, вы можете скачать модели в формате STP+DWG

Скачать

Описание

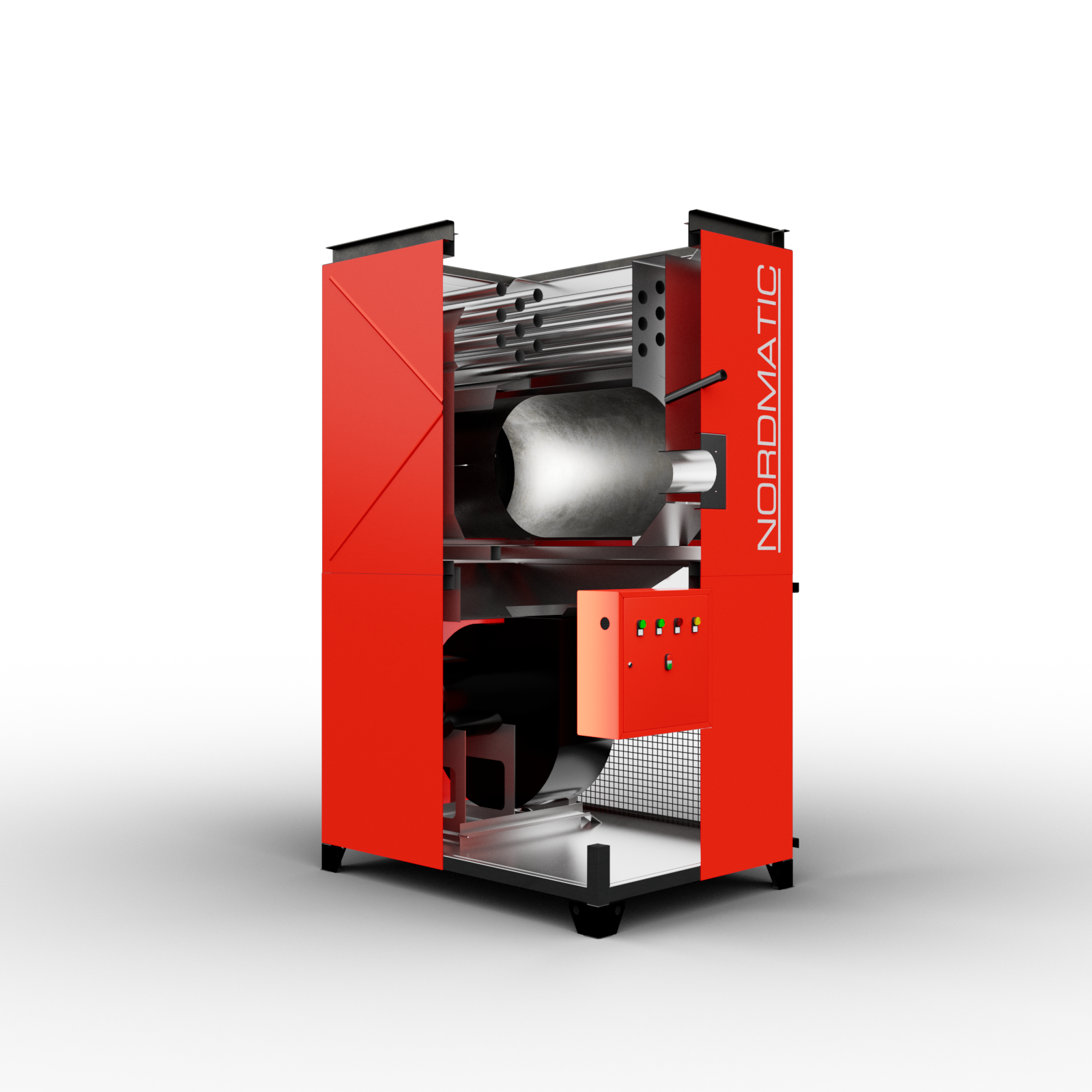

Воздухонагреватели NORDMATIC серии VT-K — вертикальные внутреннего размещения, полностью автоматизированные промышленные отопительные установки рекуперативного типа.

Предназначен для воздушного обогрева зданий, сооружений и помещений любых типов. Данная модель подходит только для размещения внутри помещения. Используется для присоединения к приточным и нагнетающим воздуховодам и состоит из двух модулей: вентиляторного и теплообменного.

Вентиляторный модуль — располагается в основании воздухонагревателя, по требованию заказчика возможно изменение направления движения потока сверху вниз. Этот модуль предназначен для нагнетания воздушного потока и съёма тепловой энергии с теплообменного модуля. На вентиляторный модуль устанавливается металлическая защитная сетка и предусмотрена возможность подключения канала забора воздуха.

Для удобства эксплуатации и исключения перегрева автоматика управления воздухонагревателем располагается на внешней стороне вентиляторного модуля.

Теплообменный модуль, оснащенный необходимыми термодатчиками и факельным дутьевым горелочным устройством, крепится на вентиляторный блок. Теплообменник теплового модуля изготавливается из жаропрочной котловой стали 09Г2С, при гарантированном заборе воздуха из отапливаемого помещения или из жаропрочной нержавеющей стали AISI 304, при заборе воздуха с улицы. В Теплообменнике из стали AISI 304 предусмотрен конденсатоотводчик. На противоположной от горелочного устройства стороны теплового модуля располагается раструб для подсоединения дымохода.

На всех моделях воздухонагревателей NORDMATIС на тупиковой стенке реверсивной камеры сгорания устанавливается съёмная плита из жаропрочной стали с прослойкой (до 40 мм) из мулитокремезёмистой плиты (термостойкость до 1260°С). Такая конструкция защищает стенку камеры сгорания от прогорания в процессе эксплуатации и позволяет разобрать тупиковую часть топки для очистки внутренней поверхности камеры сгорания.

Комплектация

  • Вентиляторный модуль
  • Теплообменный модуль
  • Датчик температуры
  • Шкаф управления на контроллере ПР-200
  • Конденсатоотводчик
  • Комнатный термостат
  • Витые турбулизаторы
  • Фланцы крепления воздуховодов
  • Защитная решетка вентиляторного блока

Дополнительное оборудование

  • Частотное управление (вентиляторами)
  • Модуль удаленного управления GSM
  • Пульт дистанционного управления (проводной)
  • Жалюзийный(е) клапан(ы) с электроприводом
  • Секция фильтрации с датчиком перепада давления
  • Смесительная камера

Основные технические характеристики котлов моделей

Модель котла Номинальная мощность, кВт КПД (брутто), % Электрическе подключение Давление в камере, Па Теплопроизводительность, кВт Температура уходящих газов, °С, не более Температура нагрева воздуха, °С, не более MIN температура нагреваемого воздуха на входе, °С Разность температур нагреваемого воздуха, Δt, °С Расход природного газа, м³/ч, минимум-максимум Давление природного газа, мбар, минимум/максимум Расход дизельного топлива, кг/ч, минимум/максимум Производительность радиального вентилятора, м³/ч Давление радиального вентилятора, Па Количество вентиляторов, шт. Потребляемая электрическая мощность, кВт
VT-K 50 50 90 380 14 50 180 80 -50 40 4-5,6 14/360 2,7-4,7 3500 540-690 1 1.1
VT-K 80 80 90 380 19 80 180 80 -50 40 5.29-8.9 18/360 5,1-7.5 5600 540-690 1 1.5
VT-K 100 100 90 380 29 80 190 80 -50 40 6,3-11,2 14/360 7-9,4 6600 540-690 1 1.5
VT-K 150 150 90 380 28 150 195 80 -50 33 8,5-16,7 14/360 7-14,06 12500 540-690 2 4.4
VT-K 200 200 90 380 32 200 185 80 -50 44 8,5-22,3 14/360 10-18,74 12500 540-690 2 2.2
VT-K 250 250 90 380 36 80 188 80 -50 55 8-27,8 14/360 16-22,4 12500 540-690 2 5.5
VT-K 300 300 90 380 45 300 190 80 -50 41 8-33,4 27/360 13-27,08 17600 1230-1580 2 11
VT-K 400 400 90 380 75 400 190 80 -50 55 11-44,5 47/360 21-37,3 20000 1230-1580 2 16
VT-K 500 500 90 380 85 500 195 80 -50 46 12,7-55,5 47/360 21-46,6 30000 1230-1580 3 —
VT-K 600 600 90 380 80 600 193 80 -50 41 18-66,7 47/360 17-56,6 40000 1230-1580 4 30
VT-K 700 700 90 380 92 700 195 80 -50 48 18-77,8 47/360 17-66,1 40000 1230-1580 4 30
VT-K 800 800 90 380 120 800 195 80 -50 55 25,4-88,9 47/360 27-75 50000 1230-1580 4 —
VT-K 900 900 90 380 105 900 195 80 -50 50 25,4-100 47/360 34-85 50000 1230-1580 5 —
VT-K 1000 1000 90 380 130 1000 195 80 -50 50 25,4-111,2 47/360 34-93,3 60000 1230-1580 5 45
шаблон_VT-K 300 — габариты



Модель А, мм B, мм H, мм Hv, мм Ht, мм Hd, мм Hg, мм ØD, мм ØR, мм Масса, кг
VT-K 50 1300 1080 2310 1105 1205 1975 1440 145 140 490
VT-K 80 1300 1080 2310 1105 1205 1975 1440 145 140 490
VT-K 100 1600 1080 2345 1105 1245 1995 1450 200 140 520
VT-K 150 1700 1080 2385 1105 1285 2050 1495 200 160 670
VT-K 200 1900 1180 2605 1105 1505 2216 1550 200 160 870
VT-K 250 1900 1230 2670 1105 1570 2285 1575 250 160 880
VT-K 300 2150 1280 2735 1105 1635 2345 1610 250 170 975
VT-K 400 2400 1380 2885 1105 1820 2485 1660 300 170 1140
VT-K 500 2750 1480 2925 1105 1825 2505 1665 300 190 1300
VT-K 600 3150 1560 3025 1105 1920 2550 1670 350 190 1980
VT-K 700 3150 1580 3255 1105 2155 2760 1775 350 200 2250
VT-K 800 3390 1658 3375 1105 2245 2858 1810 400 250 2520
VT-K 900 3630 1784 3455 1105 2325 2975 1850 400 250 2800
VT-K 1000 3860 1940 3505 1105 2405 3045 1910 400 250 3050



Контенерный воздухонагреватель ТРТС 010 020
PDF

549,2 КБ
Сертификат ТР_ТС_016 Воздузонагреватели
PDF

815,6 КБ
РЭ Паспорт ТГ NORDMATIC
PDF

4,5 МБ

Преимущества

100% чистое, сухое тепло

Отсутствие опасности заморозки системы

Короткое время прогрева здания за счет малой инерционности системы

Возможность отопления помещения в прерывистом режиме и оптимальное распределение температуры в большом помещении

Надёжная теплоизоляция тупиковой зоны

Работа на тяжёлых видах топлива не приводит к появлению запаха и дыма

Надежная конструкция и простая установка, не требующая специальной подготовки

Простота в обслуживании, настройке и управлении

Автоматика регулирования и поддержания температуры, требуемой в помещении

Переключение режимов работы: отопление/вентиляция

Широкий диапазон регулируемых тепловых мощностей

Многовариантность разводки воздуховодов

Быстрый демонтаж и перестановка отопительных агрегатов при переезде

Дополнительное оборудование

Оплачивается отдельно

Пульт дистанционного управления

Частотное управление вентиляторами

Клапан жалюзийный с ручным приводом

Смесительная секция

Секция фильтрации

Горелочное устройство
