Котлы водогрейные жаротрубные WYBERG

Двухходовые серии V Трехходовые серии R Сдвоенные серии W
Смотреть 3D

Сдвоенные серии W

Мощность

140 — 2600 кВт

Топливо

Газ / Дизель / Отработанное масло

Гарантия

до 10 лет

Расчетный срок эксплуатации

25 лет

Для проектирования ваших объектов с использованием нашего оборудования, вы можете скачать модели в формате STP+DWG

Скачать

Описание

Котёл WYBERG серии W — сдвоенная котловая установка с разделёнными топочными камерами вертикальной компоновки с индивидуальными гидравлическими системами.

Котлы WYBERG серии W изготавливаются из двух равных по мощности двухходовых жаротрубных стальных модулей с индивидуальными изоляционными слоями. Уникальность такой установки заключается в ее компактном расположении. Котел занимает минимальную площадь в котельной, что значительно снижает затраты на саму котельную.

Плановое сервисное обслуживание или ремонт горелочного устройства одного из модулей можно производить, при втором работающем модуле, без остановки подачи теплоносителя в систему отопления.

Применение котлов WYBERG серии W значительно повышает надёжность системы отопления и обеспечивает резервирование 50% мощности при выходе из строя одного из модулей.

Котлы WYBERG серии W вертикальной компоновки идеально подходят для небольших помещений, потому что занимают меньшую установочную площадь по сравнению с одномодульными котлами аналогичной мощности.

Основные технические характеристики котлов моделей

Модель котла Номинальная мощность, кВт Потребляемая мощность топочной камеры, кВт/ч КПД (брутто), % Максимальное рабочее давление, МПа (бар) Сопротивление камеры сгорания, мбар Объем водяной полости, л Расход воды через котел, м³/ч Δt = 25 °С Гидравлическое сопротивление, мбар Максимальная рабочая t воды, ºС Минимальная t воды в обратном трубопроводе, ºС на газообразном/жидком топливе Температура дымовых газов, ºС MAX расход газа, нм³/ч Масса нетто, кг
W 140 140 152 92.11 0,6 (6) 1.4 288 4.8 10 95 - 110 55 / 60 180 15.2 710
W 200 200 218 92.11 0,6 (6) 1.5 288 6.9 11 95 - 110 55 / 60 180 21.7 730
W 300 300 326 92.02 0,6 (6) 1.6 388 10.3 15 95 - 110 55 / 60 180 32.6 770
W 400 400 436 91.74 0,6 (6) 1.8 388 13.8 17 95 - 110 55 / 60 180 44 790
W 500 500 544 91.91 0,6 (6) 2 640 17.2 26 95 - 110 55 / 60 180 54.9 870
W 600 600 650 92.31 0,6 (6) 2.9 720 20.6 33 95 - 110 55 / 60 180 65.2 1355
W 700 700 760 92.11 0,6 (6) 4.1 900 24.1 22 95 - 110 55 / 60 180 76.1 1575
W 800 800 868 92.17 0,6 (6) 4.2 980 27.5 26 95 - 110 55 / 60 180 87 1605
W 1000 1000 1084 92.25 0,6 (6) 4.2 1060 34.4 33 95 - 110 55 / 60 180 108.7 1725
W 1200 1200 1300 92.26 0,6 (6) 6.4 1290 41.3 28 95 - 110 55 / 60 130,4 180 2165
W 1400 1400 1548 92.25 0,6 (6) 5.2 1710 48.2 29 95 - 110 55 / 60 152,2 180 3300
W 1600 1600 1734 92.29 0,6 (6) 7.2 1710 55 30 95 - 110 55 / 60 173,9 180 3300
W 1800 1800 1952 92.23 0,6 (6) 5.2 1900 61.9 26 95 - 110 55 / 60 195,6 180 3740
W 2000 2000 2186 92.22 0,6 (6) 4.1 2500 68.8 35 95 - 110 55 / 60 217,4 180 4050
W 2200 2200 2385 92.24 0,6 (6) 5.4 2500 75.7 35 95 - 110 55 / 60 239,1 180 4090
W 2400 2400 2601 92.24 0,6 (6) 5.5 2500 82.6 37 95 - 110 55 / 60 260,9 180 4130
W 2600 2600 2818 92.26 0,6 (6) 6.5 2500 89.4 37 95 - 110 55 / 60 282,6 180 4170
ГЧ W700.700
Модель котла Н Н2 Н3 L L1 P P1 Øa Øb Øс N1 N2 N3 N4 N5 N6 M
 W 140 1960 485 485 811 500 1610 843 160 200 215 DN 50 DN 50 G 1” G 1/2” G 1 « DN 15 М8х1,5
W 200 1960 485 485 811 500 1610 843 160 200 215 DN 50 DN 50 G 1” G 1/2” G 1 « DN 15 М8х1,5
W 300 1915 485 485 780 600 1630 1060 160 250 215 DN 50 DN 50 G 1” G 1/2” G 1 « DN 15 М8х1,5
W 400 1915 485 485 780 600 1630 1060 160 250 215 DN 50 DN 50 G 1’” G 1/2” G 1 « DN 15 М8х1,5
W 500 1960 485 485 811 500 2030 1323 160 250 215 DN 50 DN 50 G 1” G 1/2” G 1 « DN 15 М8х1,5
W 600 2325 500 590 910 700 1855 1316 170 250 215 DN 65 DN 65 G 1” G 1/2” G 1 « DN 15 М8х1,5
W 700 2305 500 591 910 750 1987 1496 170 250 215 DN 65 DN 65 G 1¼” G 1/2” G 1 « DN 15 М8х1,5
W 800 2305 500 591 910 750 1987 1496 170 250 215 DN 65 DN 65 G 1¼” G 1/2” G 1 « DN 15 М8х1,5
W 1000 2492 544 640 1000 750 2296 1530 200 300 320 DN 80 DN 80 G 11/4” G 1/2” G 1” DN 15 М10х1,5
W 1200 2480 544 640 1063 680 2596 1830 200 300 320 DN 80 DN 80 G 11/4” G 1/2” G 1” DN 15 М10х1,5
W 1400 3029 538 725 1279 988 2571 1828 200 350 340 DN 100 DN 100 G 11/2” G 1/2” G 1” DN 15 М10х1,5
W 1600 3029 538 725 1279 988 2571 1828 200 350 340 DN 100 DN 100 G 11/2” G 1/2” G 1” DN 15 М10х1,5
W 1800 2870 538 725 1300 885 3140 2096 200 350 340 DN 100 DN 100 G 11/2” G 1/2” G 1” DN 15 М10х1,5
W 2000 3070 765 765 1460 1030 3100 2046 250 400 350 DN 125 DN 125 G 11/2” G 1/2” G 1” DN 15 М12х1,5
W 2200 3070 765 765 1460 1030 3100 2046 250 400 350 DN 125 DN 125 G 11/2” G 1/2” G 1” DN 15 М12х1,5
W 2400 3070 765 765 1460 1030 3100 2046 250 400 350 DN 125 DN 125 G 11/2” G 1/2” G 1” DN 15 М12х1,5
W 2600 3070 765 765 1460 1030 3100 2046 250 400 350 DN 125 DN 125 G 11/2” G 1/2” G 1” DN 15 М12х1,5
PDF

818,6 КБ

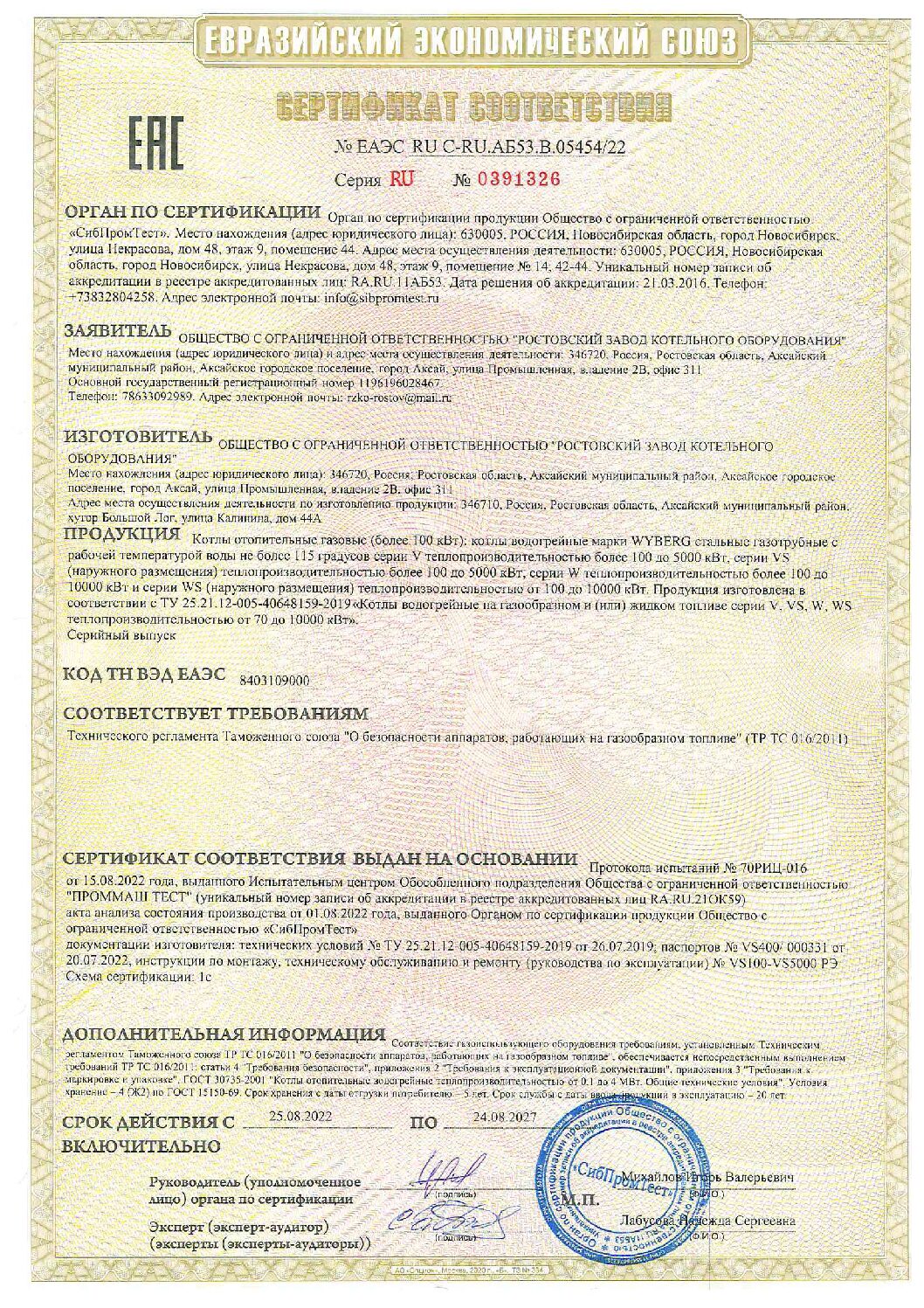

Сертификат V,W, R, RS
PDF

973,2 КБ

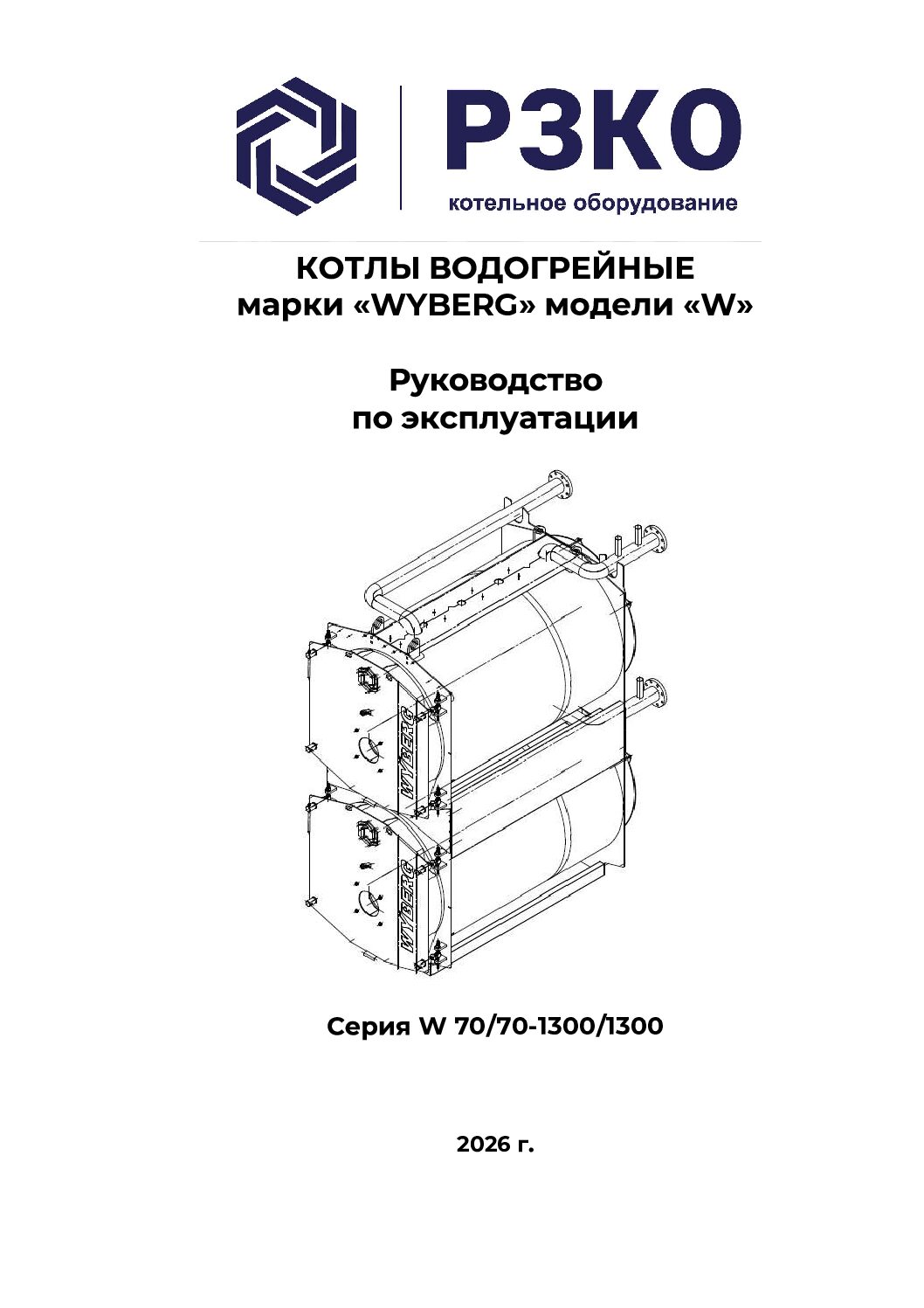

Руководство по эксплуатации на круглые котлы W140-2600
PDF

5,8 МБ

Преимущества

При использовании котлов WYBERG серии W вы получаете 100% резервирование, но на меньшей площади

Возможность обслуживания котла и горелочного устройства без остановки подачи теплоносителя в систему отопления

Расчетная толщина топки увеличена на 30%, что обеспечивает больший ресурс котла

Для удобства обслуживания конструкция петель позволяет открывать дверь котла на любую сторону

В качестве уплотнения используется керамический шнур, который сохраняет свои свойства при высокой температуре и неоднократной размыкании передней крышки котла

Теплоизоляция дверей котла разработана из муллитокремнеземистых плит, имеющих высокую термостойкость (до 1260°С), длительный срок службы и вес в четыре раза меньше по сравнению с шамотно-вермикулитной смесью на основе цемента. В котлах WYBERG нет таких проблем как выгорание и осыпание теплоизоляционного слоя дверей котла

Двойная фаска на трубной доске не позволяет скапливаться твердым отложениям солей кальция и магния и позволяет полностью омывать дымогарные трубы сохраняя теплопередачу на изначальном уровне

В котле применены витые турбулизаторы пружинного типа в дымогарных трубах

Рассекатель потока теплоносителя на входе в котёл позволяет равномерно распределить омывание поверхностей нагрева

Дополнительное оборудование

Оплачивается отдельно

Запорная и предохранительная арматура

Панель управления

Переходной фланец горелочного устройства

Комплект дымоходов

Горелочное устройство

Антиконденсационный узел
